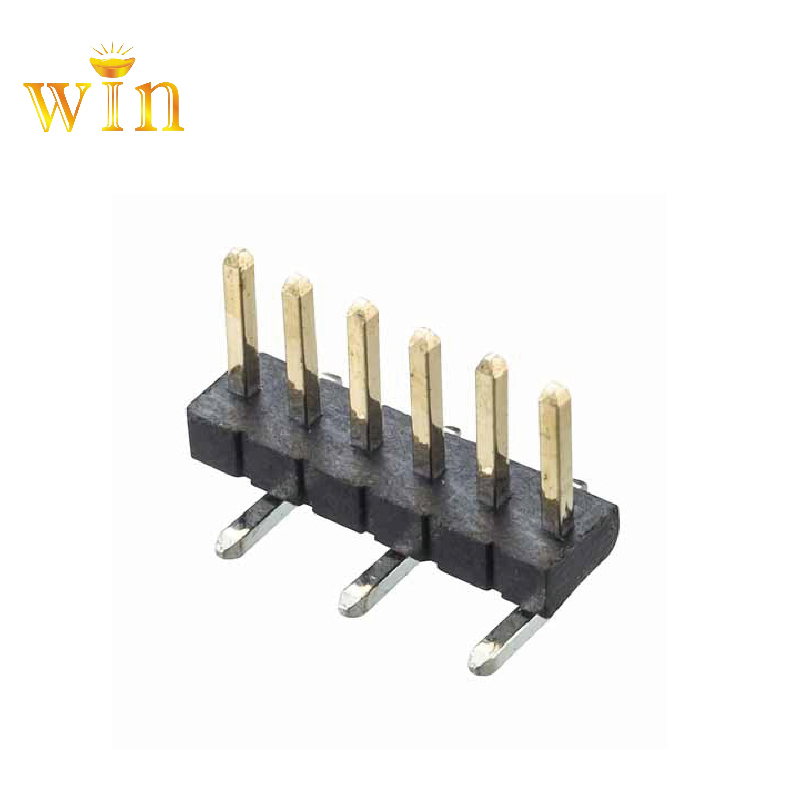

2.54MM (0,1'') PLOT PIN HEADER

SPECIFICATION

MATERIALS (CONTACT): aliaj de cupru, aur sau staniu (pestenichel) termina

MATERIALS (carcasele): standard sau de înaltă temperatură din material plastic, evaluat la UL94V-0

CURRENT: 3A pentru fiecare contact

MAXIMUM TENSIUNE: 800V AC, 500V DC

Contact REZISTENTA: 30mΩmax

INSULATION REZISTENTA: 1,000mΩmin

OPERATING TEMPERATURA:-40℃pentru 105℃

DURABILITY: 300 de cicluri de împerechere (aur) sau 50 de cicluri de împerechere (staniu)

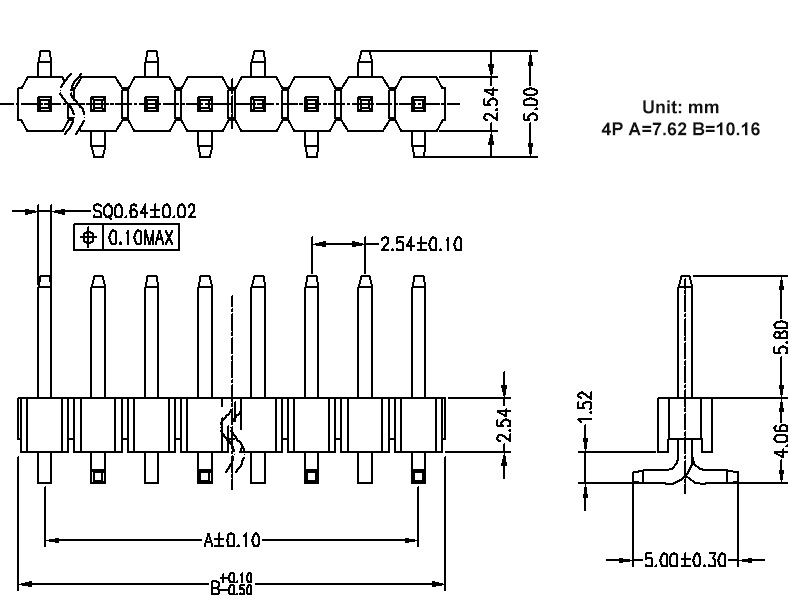

DRAWING

Ce'? e funcția de antet pIN funcție

iți este de funcționează ca o punte de legătură între circuitele blocate sau izolate în placa de circuit PCB și responsabil pentru transmiterea curentului sau a semnalului.

Ce sunt HRE modele de antet pIN?

Există multe tipuri de antete pinilor, care sunt clasificate în conformitate cu standardele în industria electronică pentru a satisfacenevoia diferită. Conform spațiului, acesta poate fi împărțit în aproximativ 2,54 mm (0,1 inch), 2.0mm (0,079 in), 1.27mm (0,05 in), 1.0mm (0,04 in), 0.8mm (0,03 in). Distanța dintre pini este denumită în mod obișnuit în comunitatea electronică. În funcție denumărul de rânduri, există un singur rând, rând dublu, trei rânduri, etc. Conform utilizării pachetului, există patch-uri SMT (suprafață \\ versiune tehnologienmount) și conector-cu DIP (PIN-ul prin intermediul dispozitivelor gaura),-între ele, SMT antete pIN pot fi împărțite în antet pini orizontală și verticală antet pini și tipurile DIP pot fi împărțite în antet drepte inserție cep și îndoire pin antet inserție. Pe lângă asta, l-am împărțit în trei tipuri în funcție de metoda de instalare, 180 ° instalare este reprezentat de S"90 ° instalare este reprezentat de"W"și instalarea SMT este reprezentată de"T"."

Ce&39; s intervalul de aplicare a antet PIN-ul#

Application:? date echipamente de prelucrare, program de calculator, echipamente de control, electronic echipamente, echipamente de control automat, echipamente de automatizare, echipamente de comunicații, etc de măsurare
